Specifiche Tecniche Inverter 3PH HYD 15000 ZCS Azzurro
3PH HYD 20000
ZCS AZZURRO
Inverter Ibrido Trifase
Progettato per coprire i fabbisogni di accumulo in ambito residenziale e commerciale.
Specifiche e Caratteristiche Tecniche
- Ingresso DC (fotovoltaico)
- Potenza DC Tipica(*)
30000W - Massima Potenza DC per ogni MPPT
150000W (450V-850V) - N. MPPT indipendenti/ N. stringhe per MPPT
2 / 2 - Tensione massima d’ingresso
1000V - Tensione di attivazione
200V - Tensione nominale di ingresso
600V - Intervallo MPPT di tensione DC
180V-960V - Intervallo di tensione DC a pieno carico
450V-850V - Massima corrente in ingresso per ogni MPPT
25A / 25A - Massima corrente assoluta per ogni MPPT
30A / 30A - Collegamento Batterie
- Tipo di batteria compatibile
Ioni di litio (fornite da Zucchetti) - Intervallo di tensione ammessa
180V-750V - Numero di canali batteria indipendenti
2 canali batteria HV
(configurabili come indipendenti o in parallelo) - Massima potenza di carica/scarica
20000W - Range di temperatura ammesso(**)
da -10°C a +50°C - Massima corrente di carica per canale batteria
25A (35A di picco per 60s) - Massima corrente di scarica per canale batteria
25A (35A di picco per 60s) - Curva di carica
Gestita da BMS batteria - Profondità di scarica (DoD)
0%-90% (programmabile) - Uscita AC (lato rete)
- Potenza nominale
20000W - Potenza massima
22000VA - Massima Corrente
32A - Tipologia connessione/Tensione nominale
Trifase 3PH/N/PE, 220/380, 230/400 - Intervallo di tensione AC
184V~276V (in accordo con gli standard locali) - Frequenza nominale
50Hz/60Hz - Frequenza nominale
50Hz/60Hz - Intervallo di frequenza AC
45Hz~55Hz / 55Hz~65Hz (in accordo con gli standard locali) - Distorsione armonica totale
meno del 3% - Fattore di potenza
1 default (programmabile +/- 0.8) - Limitazione immissione in rete
Programmabile da display - UscitaEPS(Emergency Power Supply)
- Potenza erogata in EPS(***)
20000W - Potenza apparente di picco in EPS(***)
22000VA per 60s - Tensione e frequenza uscita EPS
Trifase 230V/400V 50Hz - Corrente erogabile in EPS (di picco)
32A (30A per 60s) - Distorsione armonica totale
3% - Switch time
meno di 20ms - Efficienza
- Efficienza massima
98.2% - Efficienza pesata (EURO)
97.7% - Efficienza MPPT
99.9% - Massima efficienza di carica/scarica delle batterie
97.8% - Consumo in stand-by
meno di 15W - Protezioni
- Protezione di interfaccia interna
No - Protezioni di sicurezza
Anti islanding, RCMU, Ground Fault monitoring - Protezione da inversione di polarità DC
Si - Sezionatore DC
Integrato - Protezione da surriscaldamento
Si - Categoria Sovratensione / Tipo di protezione
Categoria sovratensione III / Classe protezione I - Scaricatori integrati
AC/DC MOV: Tipo 2 standard - Protezione da sovracorrenti in uscita
Si - Soft Start Batteria
Si - Standard
- EMC
EN61000-1, EN61000-3 - Safety standard
IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 - Standard di connessione alla rete
Certificati e standard di connessione disponibili su www.zcsazzurro.com - Comunicazione
- Interfacce di comunicazione
Wi-Fi / 4G / Ethernet (opzionali),
RS485 (protocollo proprietario),
USB ,
CAN 2.0 (per collegamento con batterie),
Bluetooth - Altri ingressi
Linea RS485 per Meter esterni (fino a 4 meter collegabili),
6 input digitali (5V TTL),
connessione per sensori diretti (CT) - Dati Generali
- Intervallo di temperatura ambiente ammesso
-30°C…+60°C (limitazione di potenza sopra i 45°C) - Topologia
Senza Trasformatore (Transformerless) - Grado di protezione ambientale
IP65 - Intervallo di umidità relativa ammesso
0~100% - Massima altitudine operativa
4000m - Rumorosità
<45 dB @ 1m[/av_cell][/av_row] [av_row row_style='' av_uid='av-8g0u13q'][av_cell col_style='' av_uid='av-887gkly']Peso
37kg - Raffreddamento
Convezione forzata - Dimensioni in mm
(A x L x P) 515 x 571.4 x 264.1 - Monitoraggio dati
Display LCD + APP - Garanzia
2 anni estendibili a 5-10 effettuando registrazione del dispositivo su portale ZCS Azzurro - ….
- (*) La potenza DC tipica non rappresenta un limite massimo di potenza applicabile. Il configuratore online disponibile sul sito www.zcsazzurro.com fornirà le possibili configurazioni applicabili
- (**) Valore standard per batterie al litio; massima operatività tra +10°C/+40°C
- (***) La potenza erogata in EPS dipende dal numero e dal tipo di batterie nonché dallo stato del sistema (capacità residua, temperatura)

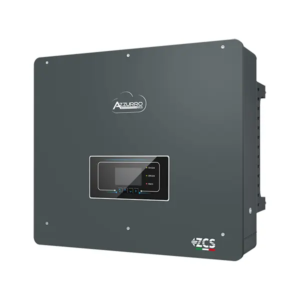

3PH HYD 20000
HYD20000-ZSS
Inverter Ibrido trifase da 20 kW
